Scale Factor
이번 포스팅에서는 App Icon Generator 웹사이트를 통해서 @2x, @3x 이미지를 생성하는 과정중에 Apple의 HIG 중 Scale factors에 관련된 내용과 발전 과정?을 포스팅 해보면 재밌을거 같아서 준비해보았어요 :)
배경
먼저 어떤 과정을 통해 Apple에서는 @1x, @2x, @3x로 Assets을 나누게 되었고, 또 각 배율은 어떤 의미를 가지고 있는지 짚고 넘어가야 할거 같아요.
pixcel(px)
: 이미지를 이루는 가장 작은 단위의 사각형 모양의 점(화소 picture + element)
모니터의 광고나 스펙 같은걸 보면 몇 픽셀이고 해상도는 무엇이고 하는 이야기를 보거나 들으신적이 있으실거 같아요.
픽셀은 디스플레이에서 가장 기본이 되는 단위예요. 모니터나 아이폰 등 화면을 정말 가까이 들여다보면 수많은 사각형 모양의 점이 모여 이루어진걸 볼 수 있어요.
예를 들어 FHD(1920x1080) 해상도의 모니터가 있다면 이것은 픽셀의 개수가 1920 * 1080개가 존재한다는 의미예요.
이런식으로 요즘 디스플레이에는 FHD < QHD < UHD(4K)등 정말 많은 개수의 픽셀이 존재해요.
이 픽셀이 얼마나 오밀조밀하게 모여있는지 밀도를 나타내는 단위가 있는데요.
- ppi(pixcel per inch): 1인치에 n개의 픽셀이 존재
- (ex. 72 ppi): 1인치에 72개의 픽셀이 존재한다는 의미
- dpi(dot per inch): 1인치당 점의 개수
- 주로 인쇄물에서 사용되는 단위 오늘날에 와서는 ppi와 서로 다른 개념이지만 혼용되어 차이없이 사용됨
point(pt)
: 타이포그래피에서 사용하는 가장 작은 인쇄 단위. pt는 해상도에 따라 더 선명하거나 흐려질 수 있지만, 크기가 달라지거나 변하지 않아요.
Apple에서는 과거에 이 인쇄에 쓰이던 pt를 모니터상에서도 똑같은 크기로 가져오기 위해서 1pt가 1/72inch(약 0.3527mm)인것에 착안하여 72ppi의 규격을 채용하여 OS에 적용하였어요.
이로 인해, 72ppi를 가진 디스플레이에서는 1pt=1px가 되는것이죠.
발전
기술력이 발전하고 더 높은 해상도, 더 밀도 높은 PPI의 디스플레이가 출시됨에 따라 72ppi에서 220ppi, 270ppi, 300ppi로 계속 높아져갔어요.
그리고 여기서 300ppi가 넘을 경우에는 사람의 눈으로 보이지 않을 수준의 고밀도 디스플레이가 되고, Apple에서는 이것을 Retina Display라고 정의하여 마케팅 하였어요.
이렇게 점점 고해상도가 되어가는 Display를 Device에 탑재해가면서, 더 이상 1pt=1px의 환경만이 아닌 1pt=4px, 1pt=9px로 더 높은 밀도에 대응하기 위한 환경이 필요해졌어요.
결론적으로 절대적으로 px과 pt는 똑같은 사이즈가 아니고, 1인치당 픽셀이 얼마나 밀집되어 있는지에 따라(ppi) 달라질 수 있어요.
Scale factors
Apple에서는 지원하는 모든 Device에서 artwork가 훌륭하게 보이도록 하려면 아래 2가지 방법에 대해서 알아야 한다고 설명하고 있어요.
- 시스템이 화면에 콘텐츠를 표시하는 방법
- 적절한 Scale factors로 art를 제공하는 방법
Image HIG에서는 iOS를 포함한 Apple의 모둔 플랫폼은 px에 매핑되는 pt 측정값을 기반으로 하는 좌표계를 사용해요.

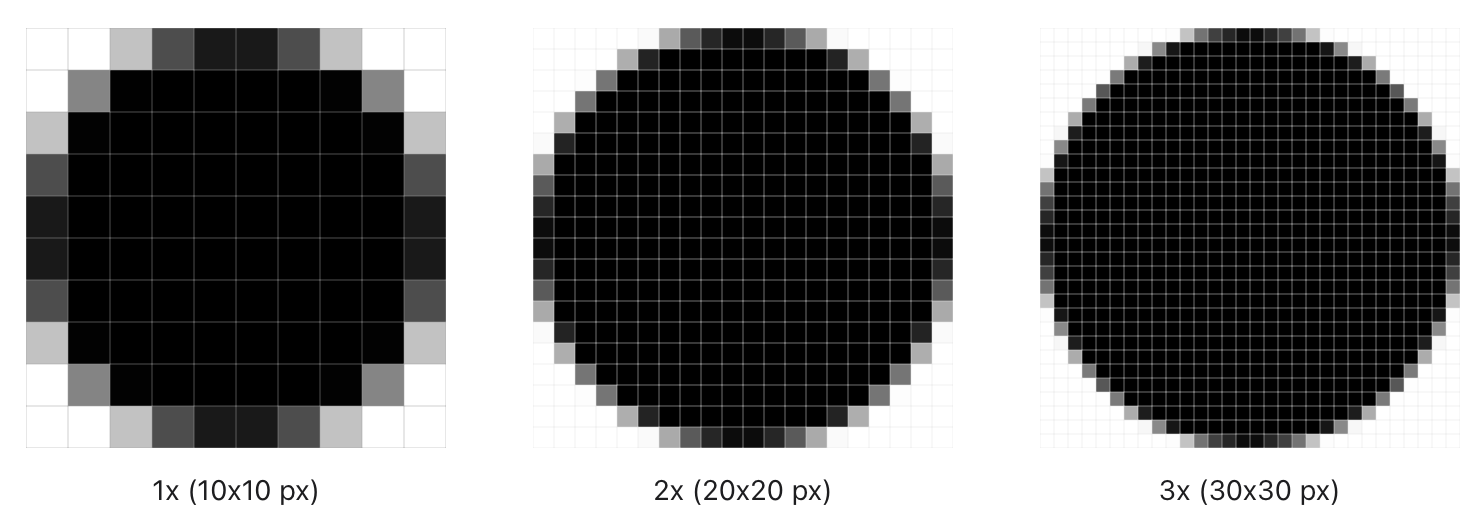

표준 해상도 디스플레이는 1px=1pt 픽셀 밀도를 가지고 있어요.(= @1x) @1x, @2x, @3x는 각각 픽셀의 배율을 의미로 아래와 같은 의미를 가져요.
- @1x: 1pt에 1배의 픽셀이 담긴다.
- @2x: 1pt에 2배의 픽셀이 담긴다.
- @3x: 1pt에 3배의 픽셀이 담긴다.
Scale factors를 통해 얻는 편의성
ppi에 따라 px과 pt의 크기가 달라질 수 있다고 정리했었는데요!
그렇기에 고해상도의 디스플레이는 픽셀의 밀도가 높기 때문에, 더 많은 픽셀이 포함된 이미지가 필요해요.
Asset에 @1x, @2x, @3x에 각각 해당하는 이미지를 넣어주면, Apple은 Scale factors 개념을 통해 Device별 ppi에 따라 적절한 art를 제공할 수 있도록 개발자에게 편의를 주고 있는것이죠!
Device의 pt에 맞춰 어떤 배율이 적용될지에 대해 정해져 있는데요. 이 배율을 통해 pt에서 px로 변환이 되기 때문에 개발자는 pt 단위에만 신경쓸 수 있는 환경이 이루어지죠.
이렇게 pt 단위를 이용하면 면적당 픽셀 수(ppi)에 관계 없이 같은 크기의 콘텐츠를 표시하는 화면을 제공할 수 있어요. (View나 Font크기 등을 다룰 때 pt를 단위로 사용하는 이유)
+) 분리를 통해서 메모리/디스크 사용량을 줄여 성능을 향상 시킬 수 있어요.
아래 링크에서 Device별로 어떤 배율을 제공하는지 알 수 있어요! Device screen sizes and oriendtations
아래 링크에서 pt를 실제 Device에 적용시키기까지의 과정을 볼 수 있어요! Ultimate Guide to iPhone Resoulutions
